膜片联轴器的有关知识介绍

发布时间：2020-04-07

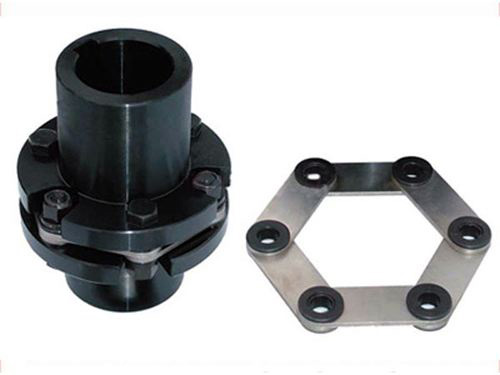

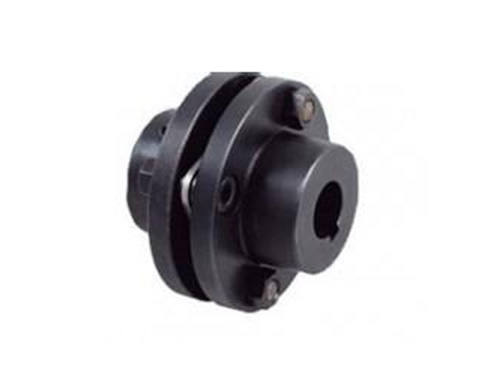

膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移，是一种的金属弹性元件挠性联轴器，不用润滑，结构较紧凑，，使用寿命长，无旋转间隙，不受温度和油污影响，具有耐酸、耐碱、蚀的特点，适用于高温、高速、有腐蚀介质工况环境的轴系传动，广泛用于各种机械装置的轴系传动。

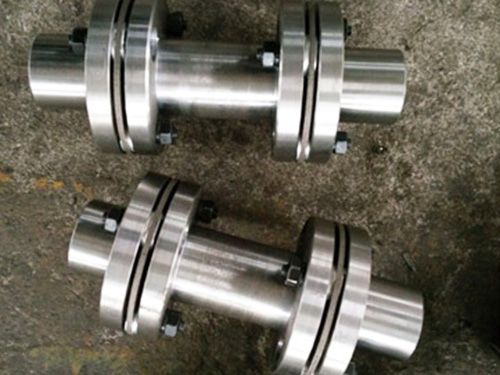

膜片联轴器的设计应能在机组中连续运转3年以上，联轴器与轴的联接，应能再机组运行中承受连续转矩的175%;当传递175%买方指定的瞬间转矩时联轴器不破坏，但联接允许失效;当联轴器所联两轴轴线的位移达到额定值的125%时，能正常连续运转。带隔套的联轴器其隔套应有足够的长度，以便可以在不移动轴的情况下装拆联轴器。联轴器轮毂与轴应采用过盈配合。过盈量的大小可由买方提出，但须卖方的同意。

膜片联轴器与齿式联轴器相比，没有相对滑动，不需要润滑、密封，无噪声，基本不用维修，制造比较方便，可部分代替齿式联轴器。

膜片联轴器广泛用于各种机械装置的轴系传动，如水泵(尤其是大功率、化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空(直升飞机)、舰艇高速动力传动系统、汽轮机、活塞式动力机械传动系统、履带式车辆，以及发电机组高速、大功率机械传动系统，经动平衡后应用于高速传动轴系已比较普遍。

联轴器平衡状态转子分布方法：

一.平衡的术语

1、旋转轴线旋转轴线为物体绕其旋转的直线，该直线由轴颈，配合面或其它面定位面确定。

2、惯性主轴线的偏移惯性主轴线相对于旋转轴线的偏移，两条轴线在情况下可能平行，联轴器在大多数情况下并不平衡，所以在两个常用的平衡面内偏移量往往不等。

3、刚性转子转子能够在任意选择的两平面中平衡校正，以任意转速，在靠近支承装置支点的工作条件下运转，其不平衡量不会显著地超过平衡公差值，则该转子为刚性转子。应注意，挠性联轴器通常由若干零件组成，这些零件的对中表面因直径有误差而产生间歇和偏心。

二.平衡

联轴器平衡系指检查转子质量分布的一种方法。时应对其质量分布状态进行调整，以限制轴承轴颈的振动，或限制对轴承的作用力。

三.不平衡状态的类型

1、单面不平衡状态如果物体的重心不在旋转轴上，就会出现单面不平衡状态。这时不论物体与轴线之间的相对位置如何，都不会处于静态平衡状态。把不平衡物体的轴颈置于平行的两个水平棒或导轨上，即可观察到在单面内要校正的角度位置及校正量。物体重侧总是立即转到轴线以下位置，其校政方法为在物体重侧与旋转中心的对称点的半径位置加上配重，在静平衡机上无需转动转子即可实现单面内的平衡，离心平衡机也经常用来实现单面内的平衡。

2、双面不平衡状态当两个平面中存在不平衡有相位差时，就会出现这种不平衡状态，相位差不是180度，原来与旋转轴线在同一个位置的惯性主轴线离开了旋转轴线而产生偏移，一般情况下，两轴线相互之间出现了歪斜，当带有不平衡力矩的旋转圆柱体如联轴器不受轴承限制时，就会围绕惯性主轴线旋转，而惯性主轴线与其几何纵轴线一致。大小相等而方向相反的力矩有时被称为力偶不平衡。
